大兄台 > Blog > Tech唔Tech嘢 > 動手升級Laptop電腦的M2 PCI-E SSD (附教學)
Tech唔Tech嘢

動手升級Laptop電腦的M2 PCI-E SSD (附教學)

Last updated: 2020/08/03 at 5:18 PM
3 years ago
z動手升級Laptop電腦的SSD 附教學 5 2

今日想分享一下點樣可以升級Laptop手提電腦嘅M2 PCI-E SSD,如果你對電腦硬件唔熟悉,可以考慮放棄,因為你有可能會整壞咗部電腦,而保養期內應該都唔會包嘅。當然,你都可以首先上網查下用緊嘅電腦官網嘅規格,睇吓究竟你部電腦用唔用到M2 SSD,又或者你已經用緊M2 SSD,而你想換一張更快更大容量或者更高規格,咁你就可以繼續睇落去喇。

內容
重要:了解現有手提電腦嘅規格今次嘅升級主角:Samsung 970 EVO打開Laptop更換硬件

此文針對有基本電腦硬件知識讀者,如果有任何問題請盡早放棄

你可以嘗試親自為用緊嘅Laptop或者將會買嘅Laoptop升級更大容量/更快速度嘅M.2 NVME PCI-E SSD
!記得要先備份你嘅檔案同資料,同埋準備Windows嘅安裝USB!
!要識得用bios選擇開機裝置!

重要:了解現有手提電腦嘅規格

動手升級Laptop電腦的SSD 附教學 a
動手升級Laptop電腦的SSD 附教學 b

Raven而家用緊嘅係Dell XPS15 9550,不過產品已經畀新版嘅XPS 15 7590取代咗,所以圖入面會用番新嘅7590做例子。可以見到電腦本身出廠已經用緊M2 PCI-E NVME SSD,咁由於呢類嘅SSD其實都有好多唔同規格嘅,咁建議大家搵清楚用緊嘅電腦支援幾長同容量幾大嘅PCI-E SSD。以XPS 7590為例,佢係支援M.2 2230/2280規格,PCI-E 3.0×4 NVME,最大2TB嘅硬件。咁你就可以開始上網留意有邊啲選擇喇!你可以透過m2 2280 ssd 或者 m2 nvme 2280 ssd 呢啲字眼嚟搜尋升級嘅硬件。

今次嘅升級主角:Samsung 970 EVO

動手升級Laptop電腦的SSD 附教學 c
動手升級Laptop電腦的M2 PCI-E SSD,今次選擇升級做Samsung推出嘅 SSD 970 EVO

由於XPS 15 9550原廠用嘅係PM951 SSD,同樣係由Samsung生產,不過唔同嘅係PM951或者PM字頭嘅SSD,都係主要用喺廠機,唔會喺普遍消費市場買到,所以規格同性能上都會差少少,而實際效能差別大家可以上網比較一下,呢度就唔PO圖喇。如果你用緊嘅Laptop容量唔夠大,都可以用同樣方法升級嘅。

↓撳個廣告可以支持大兄台繼續寫作↓

打開Laptop更換硬件

首先提醒大家可以先上網睇片學習點樣打開自己部Laptop,例如上Youtube搜尋 “Laptop型號 + teardown/upgrade/repair”等,始終每部電腦嘅硬件部局都有唔同,以下會以Dell XPS15 9550做例子,如果你都用緊XPS系列可以參考一下。

z動手升級Laptop電腦的SSD 附教學 1
動手升級Laptop電腦的M2 PCI-E SSD (附教學),打開Laptop底盤

首先確認Laptop已經熄機,拔走充電線同其他USB裝置。之後利用適當嘅螺絲批扭開所有Laptop底嘅螺絲,大家可以參考網上影片教學。

z動手升級Laptop電腦的SSD 附教學 2
動手升級Laptop電腦的M2 PCI-E SSD (附教學),打開Laptop底後小心認清唔同嘅更件分佈

順利打開Laptop底盤之後,會見到所有硬件分佈,唔同型號嘅電腦都會有唔同安排,可能你需要再扭開多一層保護罩都唔定。之後,要分辦一下電腦嗁排線同SSD嘅位置,以圖中嘅XPS15 9550為例,正下方係電池,佢嘅右手有一排線接駁電腦,呢度需要小心拔除,以確保陣間更換SSD時唔會有漏電或者其他問題。

z動手升級Laptop電腦的SSD 附教學 3
動手升級Laptop電腦的M2 PCI-E SSD (附教學),拔除電池排線

將以上嘅排線拔除之後,就可以開始下一步喇。

↓撳個廣告可以支持大兄台繼續寫作↓
z動手升級Laptop電腦的SSD 附教學 4
動手升級Laptop電腦的M2 PCI-E SSD (附教學),分辦SSD位置並小心扭開螺絲更換

大多數嘅M.2 NVME PCI-E SSD都會好似上圖咁固定喺電腦底版上,一邊有螺絲鎖起,一邊係底版接觸位。之後要做嘅就係扭開螺絲,咁條SSD左邊就會彈起,大家小心慢慢抽出就成功移除舊SSD喇。

z動手升級Laptop電腦的SSD 附教學 5
動手升級Laptop電腦的M2 PCI-E SSD (附教學),大家記我小心細力嚟做

咁之後將新嘅SSD小心推入排線位,細力按低再上番螺絲就會完成更換。由於SSD右邊接觸位,係有防呆裝置,一長一短,大家要小心放岩位置。完成後,大家可以插番電池排線,將Laptop底盤重新上螺絲就可以重裝個Windows喇。

z9A61D02D 07B8 4A26 8255 54C9F9FFD447 scaled 1

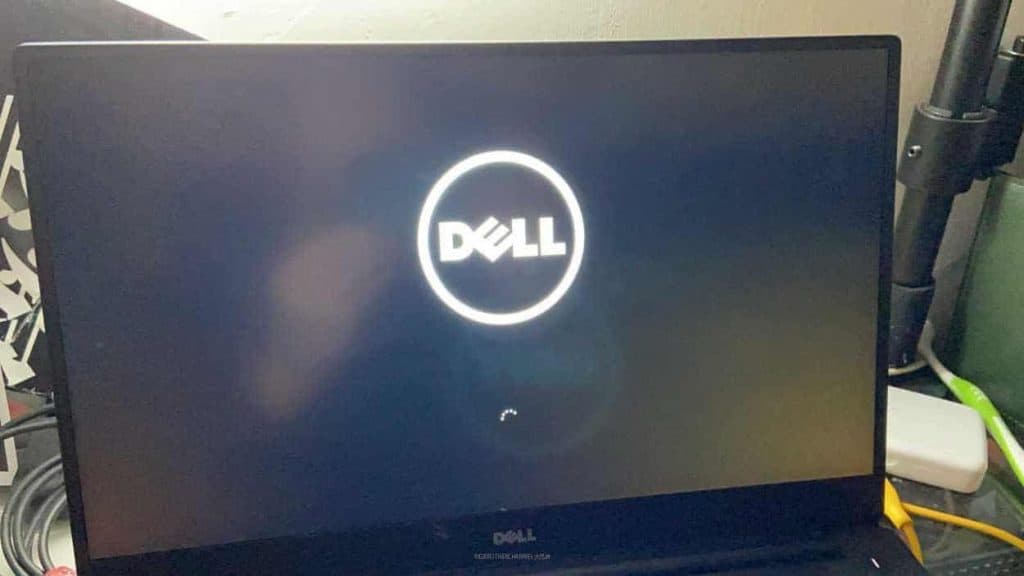

動手升級Laptop電腦的M2 PCI-E SSD (附教學),步驟正確係可以重新打開電腦

大家更換咗新SSD之後需要重新安裝Windows。

下載Windows USB Tool:連結

↓撳個廣告可以支持大兄台繼續寫作↓

祝大家順利完成,如果唔明任何一個步驟可以放棄。
